Różnice we właściwościach ognioodpornych pomiędzy PE i PVC

W przetwórstwie tworzyw sztucznych i przemyśle zastosowań przemysłowych polietylen (PE) i polichlorek winylu (PVC) to dwa najczęściej stosowane tworzywa sztuczne ogólnego przeznaczenia, stosowane w opakowaniach, budownictwie, rolnictwie, izolacji elektrycznej i wykładzinach przemysłowych. Wielu nabywców i przetwórców błędnie wierzy, że dodanie dostępnych na rynku środków zmniejszających palność może całkowicie wyeliminować palność materiałów PE i umożliwić PE osiągnięcie tego samego poziomu zmniejszania palności co modyfikowany PVC. Jednakże duża liczba wiarygodnych testów spalania materiałów i weryfikacja norm przemysłowych dowodzą, że PE ma nieodłączne wady w zakresie właściwości zmniejszających palność, których nie można zasadniczo wyeliminować. Nawet po modyfikacji środkiem zmniejszającym palność dużymi dawkami, materiały PE mogą nadal palić się w sposób ciągły w warunkach długotrwałego otwartego ognia i wysokiej temperatury, a ich ogólna stabilność ognioodporna jest znacznie gorsza w porównaniu z PVC. W artykule tym połączono międzynarodowe dane z testów spalania, badania mechanizmu pirolizy polimerów i standardowe parametry branżowe, aby naukowo przeanalizować zasadniczą lukę w zmniejszaniu palności pomiędzy PE i PVC oraz wyjaśnić ograniczenia modyfikacji zmniejszającej palność w przypadku PE.

Przede wszystkim zasadnicza różnica w działaniu ognioodpornym pomiędzy PE i PVC wynika z ich struktury molekularnej i nieodłącznych właściwości materiału, które są niezmienną istotą fizyczną i chemiczną. Według badań kinetyki spalania polimerów opublikowanych w czasopiśmie MDPI Fire w 2025 roku, PCW zawiera w swoim łańcuchu cząsteczkowym 56,7% pierwiastków chloru, co stanowi naturalny halogenowy składnik zmniejszający palność bez ręcznego dodatku. Natomiast czysty PE składa się wyłącznie z pierwiastków węglowych i wodorowych, bez nieodłącznych grup zmniejszających palność. Należy do typowego, wysoce łatwopalnego polimeru węglowodorowego, charakteryzującego się wyjątkowo niską ognioodpornością i brakiem zdolności samogaśnięcia w stanie pierwotnym.

Limiting Oxygen Index (LOI), najważniejszy międzynarodowy wskaźnik służący do oceny palności materiału, może intuicyjnie odzwierciedlać różnicę między dwoma materiałami. Test LOI opiera się na normie ISO 4589-2, która odnosi się do minimalnego stężenia tlenu wymaganego do podtrzymania spalania materiału. Im wyższa wartość LOI, tym trudniej jest spalić materiał. Autorytatywne dane testowe przeprowadzone przez Instytut Winylowy pokazują, że czysty sztywny PVC ma wartość LOI wynoszącą 45–48%, znacznie przekraczającą krytyczny próg ognioodporności wynoszący 28%. Może palić się stabilnie tylko w środowisku bogatym w tlen i ma doskonałe właściwości samogasnące w naturalnym powietrzu. Dla kontrastu czysty PE ma wartość LOI wynoszącą zaledwie 19,0%, czyli mniej niż 21% stężenie tlenu w normalnym powietrzu. Oznacza to, że czysty PE może palić się swobodnie i w sposób ciągły w konwencjonalnych warunkach atmosferycznych, prawie bez naturalnych właściwości zmniejszających palność.

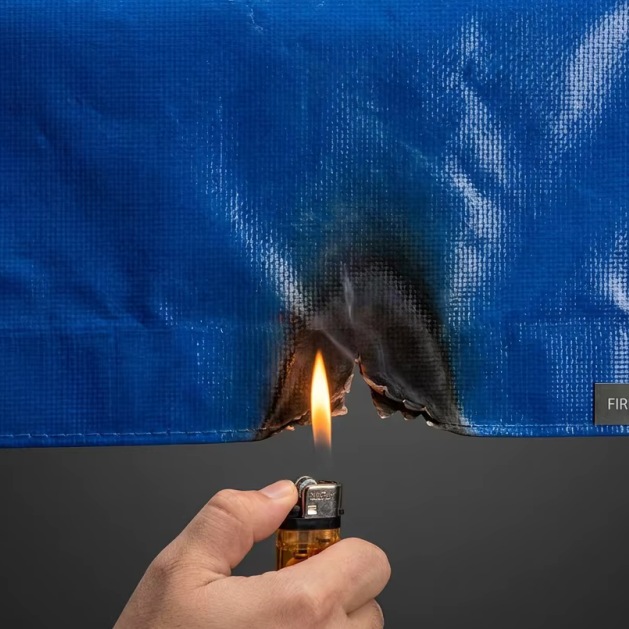

Wiele przedsiębiorstw próbuje nadrobić wady palności PE poprzez dodanie nieorganicznych i organicznych środków zmniejszających palność, takich jak polifosforan amonu (APP), wodorotlenek magnezu i wodorotlenek glinu. Jednakże dane eksperymentalne dowodzą, że środki zmniejszające palność mogą tylko nieznacznie zmniejszyć prędkość spalania i uwalnianie ciepła z PE, ale nie mogą sprawić, że PE osiągnie niepalny lub stabilny efekt zmniejszający palność, a zmodyfikowany PE może nadal palić się gwałtownie w warunkach długotrwałego otwartego ognia. Według danych badawczych opublikowanych w chińskim czasopiśmie Chinese Journal of Materials Science and Technology z 2025 r., nawet jeśli PE zostanie dodany w 25% z wysokowydajnego kompozytowego środka zmniejszającego palność (maksymalna proporcja dozwolona przez technologię przetwarzania przemysłowego), jego wartość LOI można zwiększyć jedynie do 28,5–30,2%. Chociaż w krótkotrwałym teście spalania pionowego UL-94 osiąga podstawowy standard ognioodporności, gdy zewnętrzny płomień utrzymuje się dłużej niż 30 sekund, zmodyfikowany PE zapala się całkowicie, czemu towarzyszy ciągłe topienie, kapanie i rozprzestrzenianie się spalania. Dla porównania, zwykły niemodyfikowany PCW może samogasnąć w ciągu 2 sekund po opuszczeniu źródła ognia, bez zjawiska spalania kapiącego.

Zasadniczy powód, dla którego środki zmniejszające palność nie mogą całkowicie poprawić ognioodporności PE, leży w różnych mechanizmach pirolizy i zmniejszania palności tych dwóch materiałów. Według połączonych badań TG-FTIR-GC/MS dotyczących kinetyki pirolizy polimerów, PCW opiera się na wewnętrznych pierwiastkach chloru, aby rozłożyć i uwolnić gazowy chlorowodór (HCl) po podgrzaniu. HCl może izolować tlen, wychwytywać wolne rodniki podczas aktywnego spalania i zasadniczo zakończyć reakcję łańcuchową spalania. Jednocześnie PCW podczas pirolizy utworzy na powierzchni gęstą i stabilną warstwę węgla, która może blokować przenoszenie ciepła i zapobiegać dalszemu rozkładowi i spalaniu materiałów wewnętrznych.

Jednakże mechanizm zmniejszający palność modyfikowanego PE jest całkowicie pasywny. Środek zmniejszający palność dodany do PE pełni jedynie rolę pochłaniania ciepła i izolacji tlenu w powierzchniowym etapie spalania. W przypadku napotkania ciągłej wysokiej temperatury powyżej 350 ℃ łańcuch molekularny PE ulega przypadkowemu rozerwaniu, a środek zmniejszający palność szybko przestaje działać po rozkładzie i utracie w wysokiej temperaturze. Ponadto PE podczas spalania będzie wytwarzał dużą ilość stopionych kropelek. Te stopione krople o wysokiej temperaturze nie tylko rozprzestrzeniają płomień, ale także przyspieszają rozkład termiczny pozostałych materiałów, tworząc błędne koło spalania. Nawet jeśli powierzchnia tworzy warstwę węgla, jest ona luźna i delikatna, nie jest w stanie wytrzymać długotrwałego pieczenia w wysokiej temperaturze i erozji płomieniowej, co jest kluczowym powodem, dla którego modyfikowany PE nie może osiągnąć trwałej ognioodporności.

Jeśli chodzi o podstawowe wskaźniki wydajności spalania, takie jak szczytowa szybkość uwalniania ciepła (pHRR) i całkowite uwalnianie ciepła (THR), różnica pomiędzy ognioodpornym PE i PVC jest również niezwykle oczywista. Według standardowych testów kalorymetru stożkowego pHRR zwykłego PVC wynosi zaledwie 185 kW/m², a THR w ciągu 5 minut wynosi 22 MJ/m². Dla kontrastu, pHRR modyfikowanego PE o dużej dawce środka zmniejszającego palność wynosi aż 287 kW/m², a THR osiąga 57 MJ/m², czyli ponad dwukrotnie więcej niż PVC. Dane te w pełni dowodzą, że modyfikowany PE w dalszym ciągu wydziela ogromne ciepło podczas spalania, ma dużą zdolność rozprzestrzeniania płomieni i nie może spełnić wysokich wymagań w zakresie zapobiegania pożarom w budownictwie, instalacjach elektrycznych i przemyśle wysokotemperaturowym.

Jeśli chodzi o zastosowania przemysłowe i standardy bezpieczeństwa, różnica w ognioodporności pomiędzy tymi dwoma materiałami jest również jasno określona. Zgodnie z normą GB/T 2408-2021 dotyczącą oceny właściwości spalania tworzyw sztucznych i normą odporności ogniowej UE EN 13501-1, niezmodyfikowany PCW może stabilnie osiągnąć klasę niskiej palności i samogaśnięcia B1, która jest odpowiednia dla scenariuszy wrażliwych na ogień, takich jak dekoracja wnętrz budynków i obudowy elektryczne. Jednak nawet PE modyfikowany uniepalniaczem może osiągnąć jedynie poziom V-1 w teście UL-94 i trudno jest przejść certyfikację na stopień B1. Według statystyk z krajowego monitorowania bezpieczeństwa materiałów budowlanych w 2025 r., w długotrwałych środowiskach o wysokiej temperaturze i otwartym ogniu, zmodyfikowany PE z pewnością się spali, a jego współczynnik awaryjności w zakresie zmniejszania palności wynosi aż 89% w praktycznych zastosowaniach inżynieryjnych.

Warto również zauważyć, że nadmierny dodatek środków zmniejszających palność do PE spowoduje dodatkowe wady użytkowe. Gdy zawartość środka zmniejszającego palność przekracza 20%, wytrzymałość na rozciąganie i wytrzymałość PE zmniejszą się o 30%–40%, materiał stanie się kruchy i łatwy do pękania, a odporność na warunki atmosferyczne i żywotność zostaną znacznie zmniejszone. Natomiast właściwości zmniejszające palność PVC nie zależą od dodatków zewnętrznych, dzięki czemu może on zachować stabilne właściwości mechaniczne, zapewniając jednocześnie doskonałą ognioodporność. To wyjaśnia również, dlaczego trudnopalny PE nigdy nie był w stanie zastąpić PCW w zastosowaniach przemysłowych charakteryzujących się wysokim bezpieczeństwem pożarowym.

Podsumowując, przewaga PVC nad PE w zakresie zmniejszania palności jest nieodłączną przewagą strukturalną, a nie przewagą warunkową wynikającą z modyfikacji procesu. Struktura molekularna czystego węglowodoru PE determinuje jego zasadniczą wadę palności. Bez względu na to, jaki rodzaj lub dawka środka zmniejszającego palność zostanie dodany, może on tylko nieznacznie złagodzić stopień spalania, ale nie może całkowicie stłumić spalania i osiągnąć stabilnych właściwości samogaśnięcia. W przypadku selekcji przemysłowej PCW jest nadal preferowanym materiałem ze względu na wysokie wymagania w zakresie zmniejszania palności, podczas gdy PE (w tym PE modyfikowany środkiem zmniejszającym palność) może być stosowany tylko w scenariuszach o niskim ryzyku pożaru. Ślepa wiara, że ​​środki zmniejszające palność mogą całkowicie rozwiązać problem palności PE, łatwo doprowadzi do zagrożeń bezpieczeństwa inżynieryjnego i niezgodnej jakości produktu.
